近日，開目3D事業部結合用戶的需求并潛心研制和迭代更新，正式發布三維裝配工藝規劃與仿真系統3DAST 15.0新版本。新版本更進一步響應了諸多高端用戶提出的專業化應用需求，包括人機工程分析、與Eplan的集成、標準工藝的繼承與復用、3DWeb瀏覽，以及與主流三維CAD數據最新版本的集成等，使產品的功能更加強大，穩定性和易用性均有大幅度提檔。

  工藝是連接產品設計與制造的橋梁，是制造系統的關鍵環節。隨著“三維下車間”、“全三維貫通”、“MBD”等概念的提出與落實，三維數字化工藝引起制造企業的廣泛關注。裝配工藝作為制造企業產品生產交付的重要環節，對產品質量和制造成本具有重要的影響，而三維裝配工藝在車間的可視化應用，能夠輔助車間裝配人員能更加直觀、準確地理解裝配工藝，高效地完成裝配工作。

  開目的三維裝配工藝規劃與仿真系統3DAST于2006年推出面市，能夠可視化地規劃和仿真產品的裝配過程和制造環境，使得工藝人員能夠快速完成裝配工藝，以三維工藝來指導現場裝配，幫助裝配人員高效完成裝配工作。截止到目前已擁有航空、航天、航發、船舶、裝備、重工機械等高端制造企業十余年的優秀應用實踐。15.0版本的升級，新增了多項亮點功能。

  ★亮 點 1★

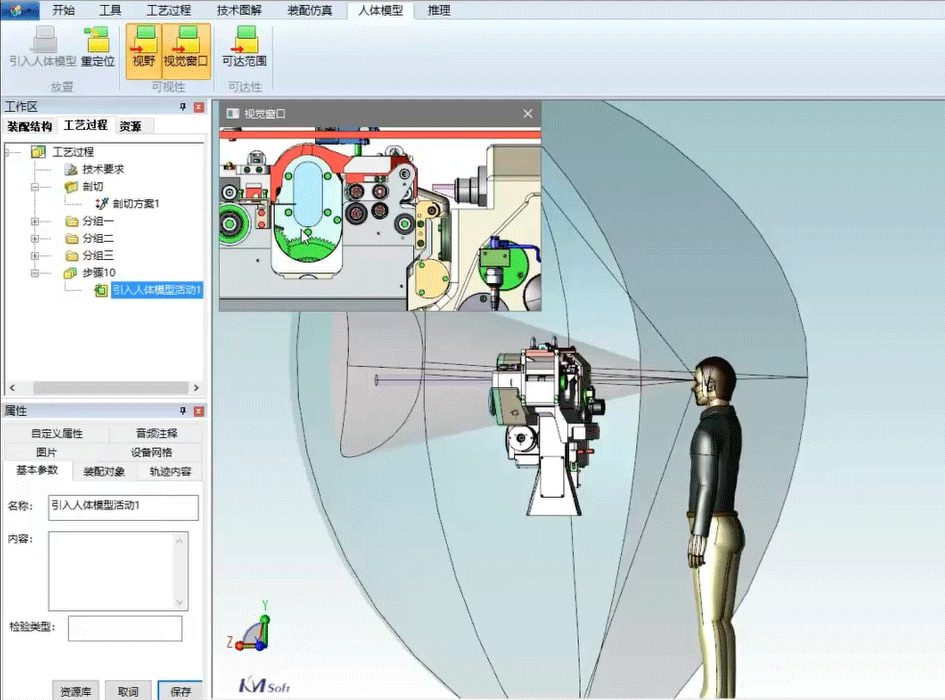

  人機工程分析，輔助工藝虛擬驗證

  三維工藝的主要優勢之一在于可以在虛擬環境中實現仿真驗證，提前發現工藝問題。工藝仿真驗證包括裝配順序、干涉碰撞分析等內容，3DAST 15.0新版本在原有的仿真驗證能力上增加人機工程可視性、可達性分析，可以構建實際三維虛擬生產環境，導入人體模型，定義人體姿態與位置，通過視覺窗口分析此時人的視野狀態，結合人體手臂的方位進行現場空間的可裝配性分析。

  ★亮 點 2★

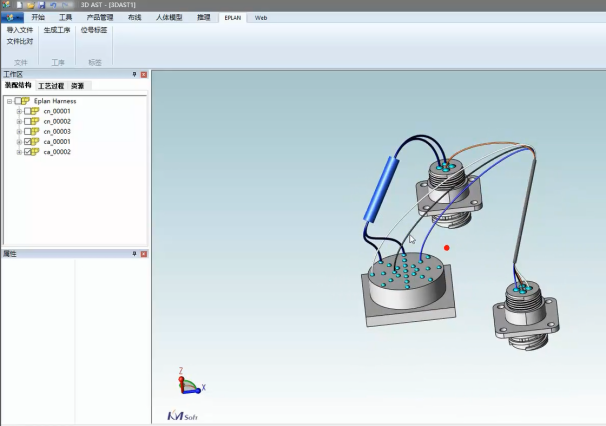

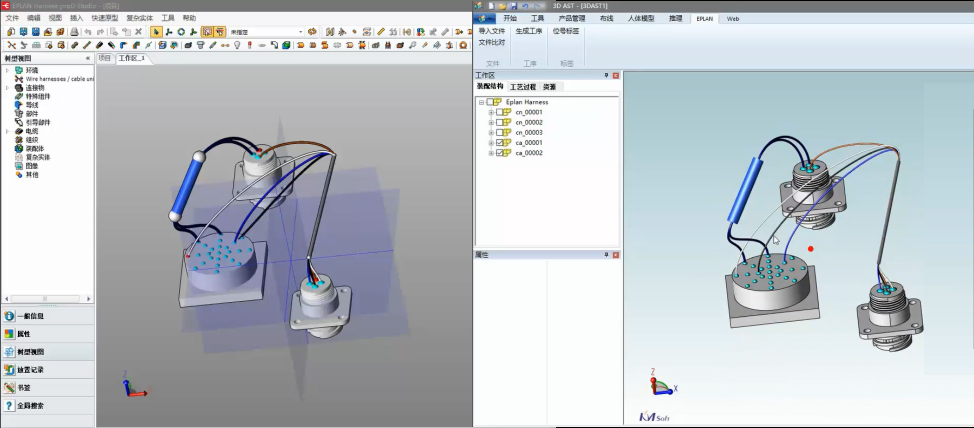

  與Eplan集成，實現線纜工藝快速設計

  機電混合產品的工藝復雜，尤其是線纜工藝難以表達，工藝人員如何利用和繼承Eplan軟件的設計信息成為企業的重點突破口。開目3DAST通過與Eplan集成，實現了Eplan線纜模型直接導入至3DAST系統中，并支持在3DAST中進行線纜的二次編輯，再通過3DAST線纜工藝設計以及敷設仿真手段來完成線纜工藝過程表達，實現三維可視化的線纜工藝快速設計，提高工藝設計效率。

  ★亮 點 3★

  標準模板知識庫，助力工藝設計效率倍增

  為了幫助工藝工程師有效提高工藝設計效率，3DAST 15.0新版本新增了自定義標準動作模板庫功能，將企業常見的標準動作、技術要求等三維裝配內容以裝配活動或者裝配步驟方式存入模板庫中，在新的產品工藝設計過程中能夠快速調用并匹配到新的零件上，實現典型工藝的快速?gòu)?fù)用，從而大大提高工藝工程師的設計效率，避免重復的操作，省時高效。

  ★亮 點 4★

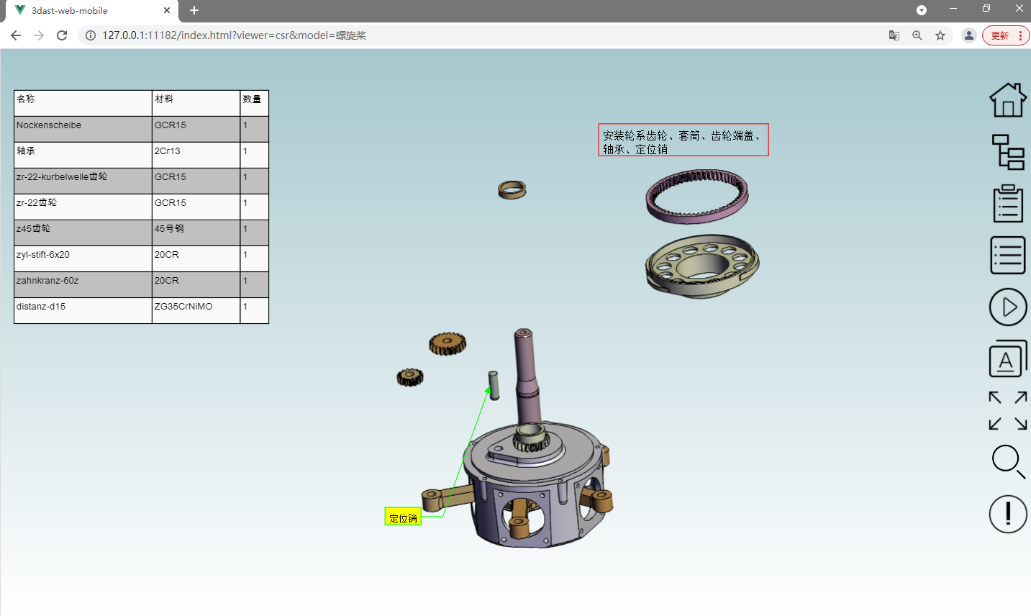

  3Dweb瀏覽發布，實現多場景可視化展示

  因?yàn)橛脩粢苿?dòng)終端的普及以及基于Web端實現輕量化的三維可視化瀏覽需求，3DAST 15.0版本新增了3Dweb瀏覽發布功能。用戶可將3DAST編輯好的三維工藝數據發布成Web格式數據到服務器，PC、手機、平板等終端無需安裝任何插件，即可瀏覽三維工藝，同時支持服務器渲染模式，提高渲染效率及質量，實現高性能Web可視化，并且支持云端部署與新技術平臺進行無縫集成。

  ★亮 點 5★

  最新版本CAD數模導入，數據集成能力增強

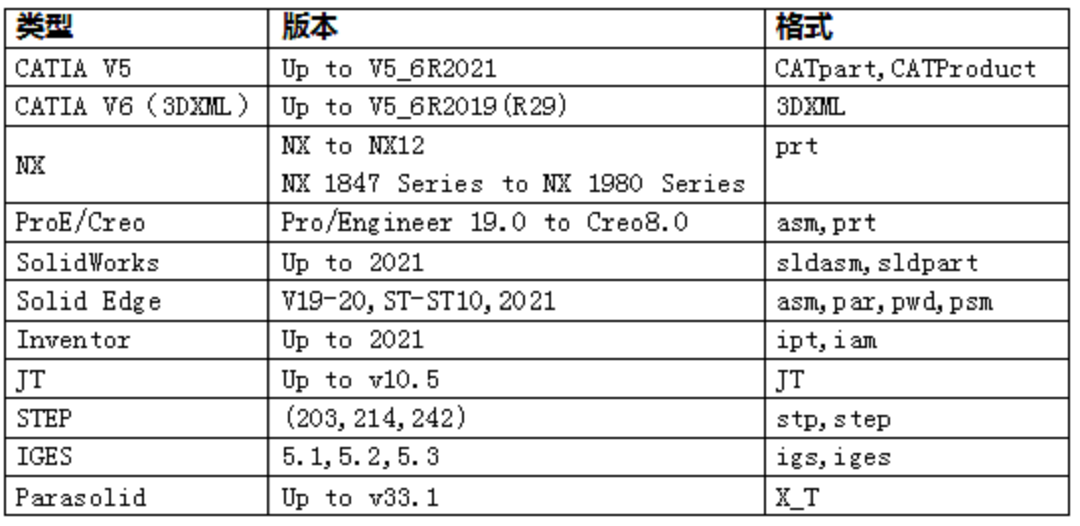

  3DAST針對導入三維CAD數模的格式與版本進行增強，目前支持主流的三維3DCAD數模的導入，包括最新版本的NX、CREO、CATIA、Solidworks等原始三維模型以及中間格式IGES、STEP、Parasolid等。支持導入數據格式如下：

  3DAST 15.0作為加強版的三維工藝規劃仿真工具，此次版本升級，創新突破了裝配工藝設計模式，三維裝配工藝設計能力更強大，進一步提高了產品的裝配效率、裝配質量以及用戶的體驗性。未來，開目軟件將繼續堅持關鍵技術自主研發的發展道路，為廣大用戶提供功能更強大的國產化高端工業軟件。
